Face Mask Machine Meltblown Nonwoven Production Line

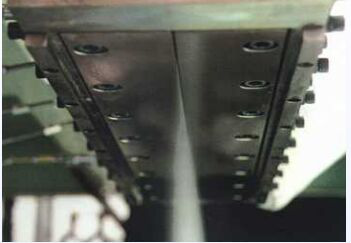

The melt-blown nonwoven process uses high-speed hot air to draw a thin stream of polymer melt extruded from the spinneret of the die, thereby forming ultra-fine fibers and condensing on the curtain net or roller, and relying on itself It becomes a nonwoven fabric.

Size:
Mechanical speed::
Output::
Quantity:
  • CS-WFBS01
  • Changsheng

Face Mask Machine Meltblown Nonwoven Production Line

Face Mask Machine Nonwoven Production Line


Face Mask Machine Nonwoven Production Line

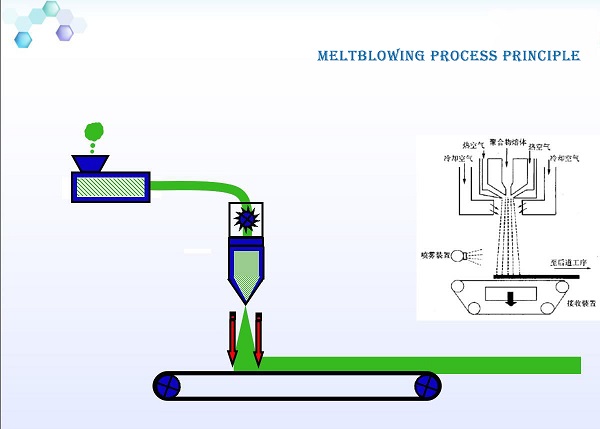

Meltblown non-woven production line process introduction:

The melt-blown nonwoven process uses high-speed hot air to draw a thin stream of polymer melt extruded from the spinneret of the die, thereby forming ultra-fine fibers and condensing on the curtain net or roller, and relying on itself It becomes a nonwoven fabric.

Process standard flow:

Polymer preparation Melt extrusion Metering pump Meltblown die head assembly Melt thin flow stretching Cooling Receiving device

Face Mask Machine Nonwoven Production Line

Meltblown non-woven fabric production line configuration:

Product requirements

Effective width of the product 1600mm;

Maximum package roll diameter 1200mm;

Output: 1.5-2.0T / 24 hours (based on 20g per square meter);

Monofilament fineness 2um-5um;

Main raw materials Polypropylene chips (special materials for meltblown)

Product weight: 15-200g / m2.

Mechanical speed: 10-80M / min;

Installed capacity: 450kw;

Equipment size: about 16000mm × 6000mm × 6000mm





Meltblown nonwoven production line technical parameters

Extruder                                                                               1set

ALoading work platform                                                          1set

Vertical mixer (stainless steel)1T              1set

Vacuum automatic feeding system                                                  1set

Hopper type                                                                          Tapered stock storage type

Hopper volume                                                                                                  200L

BDriving motor                                                                      Three-phase AC motor (Siemens Motor)

Drive power                                                                             55KW

Speed regulation method                                                              frequency converter

CReducer                                                                              1set

Type                                                                                      Gear box for plastic machinery

Gear material                                                                            20GrMoTi high-quality alloy steel

DBarrel

Diameter                                                                                  Φ105mm

Material                                                               38CrMoAl high-quality alloy steel is surface hardened by ion nitriding

Nitriding depth                                                                                                    0.5-0.8mm

Surface hardness                                                                         HV 850-110

Heating method                                                                          electric heater

Temperature control mode                                                              PID intelligent temperature control instrument automatic control

EScrew

Diameter                                                                                   Φ105mm

L / D ratio                                                                                  30: 1

Material                                                                                     38CrMoAl high-quality alloy steel is surface hardened by ion nitriding

Nitriding depth                                                                                                        0.5-0.8mm

Surface hardness                                                                                                      HV 850-1100

2Hydraulic screen changing system                                                   1set

Screen changing method                                                                                           Double station plunger type hydraulic quick screen changing

Oil pump driving form                                                                      AC motor

Oil pump driving power                                                                                            2.2KW

Heating method                                                                              stainless steel electric heating

Pressure sensor                                                                               1set

3Melt metering pump                                                                     1set

Drive motor                                                                                   3 KW

Control form frequency                               control

Pressure closed loop system                                                                1set

4Hanger-type melt-blown extrusion molds                                             1set (domestic brands)


Face Mask Machine Nonwoven Production Line

The template material is made of alloy steel, after quenching and tempering, heating method using heating tube in the mold internal rod heating.

Product width                                                1600mm

Total heating power                                       35 KW

Pressure sensor in front of the mold           1est

5meltblown spinnerets                       1sets

Made of precision high temperature resistant steel, each set includes: aluminum gasket, distribution plate, multilayer stainless steel mesh

6Air heating system

Heating tank material                                                       stainless steel

Heating medium                                                                air

heating power about                 180KW

Maximum design heating temperature               400ºC

Operating temperature                                       200-350 ºC (adjustable)

Temperature control method              Intelligent temperature control PID automatic control

7High pressure fan                  one set

Control power                                           110KW

Control type                     AC variable frequency control

Supply air pipe                                          one set

8Networking system                 one set

Suction port adjustment                                                   Adjustable air outlet

Net curtain                                               2pieces

Conveyor width                                              1900mm

Mesh material                                                 PE mesh

Negative pressure fan                                1sets

11Electrostatic electrets                             one set

Input voltage                                                220V

Output voltage                                                60 kV

Processing width                                           1.8m

Winding                                                  one set

Friction roller                                          1 root(steel roller)

Roll length                                                  2000 mm

Surface treatment of steel rolls                      Rubber-coated polishing

Control power                                         5.5KW

Control type                     Frequency Control

Cutting blade                                              10 pcs



12Electrical control system

PLC control, inverter synchronous control,

Main motor                   Siemens Motor

Main low voltage electrical appliances:           Schneider brand

Temperature control instrument:              Omron or RKC

13Accessory equipment

Calciner                                             one set

Ultrasonic cleaner                                             one set

Air compressor                                         one set

Note: The above content is for reference only, the company reserves the right to change, the relevant content related to the purchase of equipment is subject to the contract.

Face Mask Machine Nonwoven Production Line

1.Delivery time

80 working days.

2.Installation and commission

The seller will send engineers stay in 30 days for commissioning.

The relevant charges such as salary US$100/person/day, visa and round way air-tickets will be borne by Buyer.

3.Guarantee 12 month, lifelong service for customer.
